韩洋拥有自己的研发设施,以实现“绝酷”技术的进一步开发为首要目标。宗旨是开发多功能且可定制的设备。韩洋所有的设施都对外开放,可为客户提供租赁服务,供客户用于自身产品的研发设计。
“韩洋1号”造波水池
韩洋能源在中国南通的苏通科技产业园内设计并建造了一座大尺寸的深水波浪水池。可为波浪发电装置或者诸如海洋或近岸结构物等(无论固定或浮动)提供测试试验。水池的主要作用是为“绝酷”波浪发电机在投入海水前提供模拟真实海况的性能测试,通过试验提高年度发电总量预测的准确性以及减小设备在非设计工况下持续运行的风险。
韩洋工厂位于苏通科技产业园标准厂房内,厂房仅可容纳长45米、宽10米的水池,同时为保证5吨的行车可以在水池上面运行,地面以上的高度是限制在4米。韩洋采用独特的U型设计来增加水池的有效长度,一边的深水池长42米,宽3.5米,深度为6米,另一边的浅水池长42米,宽5.5米,深度为4米。经过U型折弯之后,水池宽度扩到5.5米。经过一个斜坡,水深降低到4米。把波浪发电装置放在深水池的末端将使装置后部 有更多的传播长度,可以有效减少二次反射波的影响。U型水池的特殊设计不仅可以进行全尺度固定式波浪发电装置测试,也可以在更宽的浅池中对浮动锚定的比例模型进行试验。
“韩洋2号”造波水池

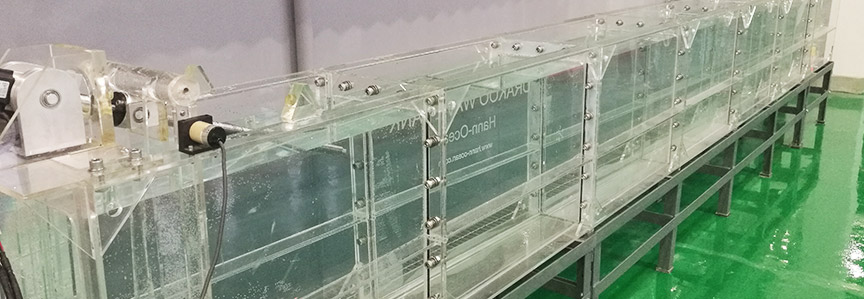

韩洋还拥有一个5.6米长,亚克力板材质的模块式的造波水池。它可以对浮动或固定设备模型进行小尺度波浪试验。它进行过两款“绝酷”波浪转换器早期阶段的水力分析。在水池一端安装着自动造波机,由步进马达驱动和C#语言控制,能够产生一系列不同波高范围和周期范围的波浪。在波浪水池的另一端为“绝酷”B型波能转化器,它能够从入射波中汲取能量并有效降低反射波幅值。这个小型波浪水池也对外开放,供客户使用。韩洋同样也可为客户同等规模的小型定制化波浪水池的设计、生产提供专业化的咨询服务。
造波机及控制系统

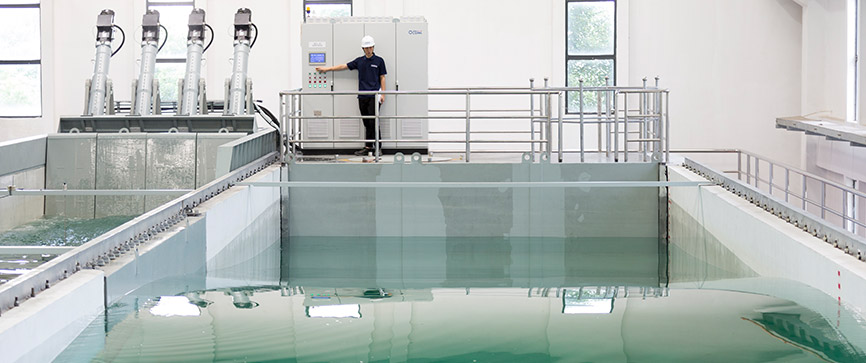

韩洋的造波机及控制系统安装在“韩洋1号”波浪水池中,该造波机是摇板式的,额定输出功率120千瓦。造波机及控制系统定制设计的,可产生高达1米的浪高,周期在2至8秒。造波机的设计过程包含水动力分析和有限元分析(FEA)以保证高性能和耐久性。

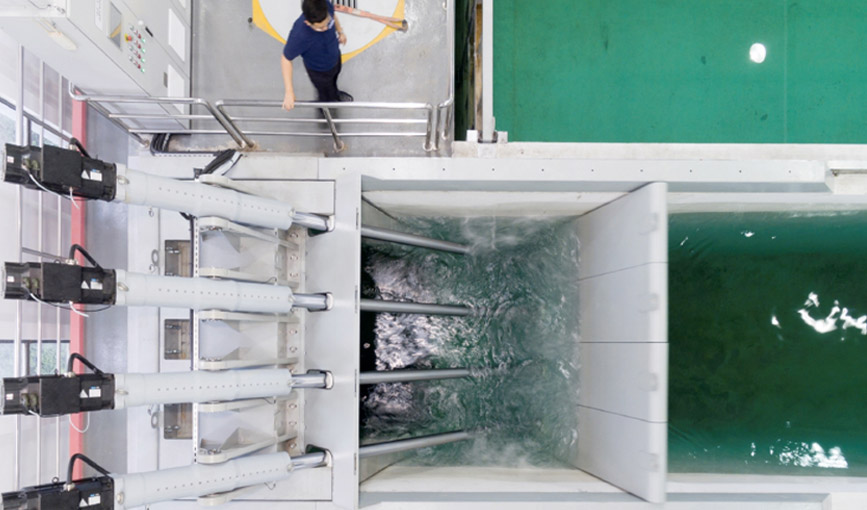

造波机位于深水池的前端,总宽度为3米,由4个可独立操控的摇板组成。造波机控制系统的其他组件还有活塞、制动器、伺服系统、支撑杆、控制柜和一个位于摇板前方5米的水位传感器。在造浪的过程中,期望的水面高程、摇板位置和电机旋转时间序列由控制器导出,并将其转发给电机,产生用户所输入的波高和周期的组合。
控制器程序中的一系列参数是手动可调的。例如,修改参数来修正实际造波波高和设定波高之间的误差。该造波机还能实现主动消波功能,通过摇板前的浪高仪反馈,来控制和修正马达的转动,进一步提升达到消波效果。
机电车间
韩洋能源科技设备(南通)有限公司的厂房具备充足的空间来安放机器设备、试验平台,进行产品的生产装配。可以很容易的为将来大型“绝酷”项目的实施,安装生产流水线。位于厂房内部的“韩洋1号”水池能够对“绝酷”进行整机性能测试,同样也能够对“绝酷”的核心部件进行稳流水力测试,如定制式的轴流转桨涡轮。此外特定的试验台能够进行机械和电气部件的性能测试,如直驱永磁同步发电机。
高性能计算机信息设备

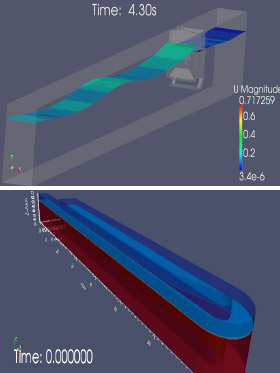

韩洋在新加坡的总部及中国南通的生产研发中心拥有大量强大的计算机信息设备。这些计算机系统被用于,通过计算机辅助工程软件所进行大型组装件的模型设计,并运行有限元分析和计算流体动力学的数值计算。我们使用SolidWorks和OpenFOAM软件来进行这些操作。结合韩洋团队的丰富经验和专业知识,能够对定制产品和设施进行大规模的开发。“韩洋1号”波浪水池主要就是通过以上所有提及的元素进行自主设计,最新的“绝酷”B型样机亦同。
